集成電路設計是一項復雜而精密的工程，它將數以億計的晶體管、電阻、電容等元件集成在微小的芯片上。現代電子設備，從智能手機到超級計算機，都離不開集成電路。下面我們來了解集成電路設計的基本流程。
1. 需求分析與規格定義
設計的第一步是明確芯片的功能和性能指標。工程師與客戶溝通，確定芯片的應用場景、功耗要求、工作頻率、接口標準等關鍵參數。這一步如同建筑的設計藍圖，決定了后續所有工作的方向。
2. 架構設計
在確定規格后，設計師需要規劃芯片的整體架構。這包括選擇適合的處理器核心、內存子系統、總線結構以及各種功能模塊。架構設計需要考慮性能、功耗、成本之間的平衡。
3. 邏輯設計
這一階段將架構轉化為實際的電路描述。設計師使用硬件描述語言（如Verilog或VHDL）編寫代碼，描述各個模塊的功能和相互連接關系。這個階段的產出是寄存器傳輸級（RTL）代碼。
4. 功能驗證
在進入物理設計之前，必須確保RTL代碼的功能正確。驗證工程師會編寫大量測試用例，通過仿真工具檢查電路在各種場景下的行為。這個過程可能需要反復修改代碼，直到所有功能都符合規格要求。
5. 邏輯綜合
綜合工具將RTL代碼轉換為門級網表，也就是由基本邏輯門（如與門、或門、非門）組成的電路圖。在這個過程中，工程師會設定時序、面積等約束條件，工具會據此優化電路結構。
6. 物理設計
這是設計流程中最復雜的環節之一，包括以下步驟：
- 布局規劃：確定各個功能模塊在芯片上的位置
- 布局：放置標準單元和宏模塊
- 布線：連接各個元件
- 時序分析：確保信號能夠在規定時間內到達
- 功耗分析：檢查芯片的功耗是否符合要求
7. 物理驗證
在完成布局布線后，需要進行嚴格的物理驗證：
- 設計規則檢查（DRC）：確保設計符合芯片制造工藝的要求
- 版圖與電路圖一致性檢查（LVS）：確認物理版圖與邏輯電路一致
- 電氣規則檢查（ERC）：檢測潛在的電氣問題
8. 簽核與流片

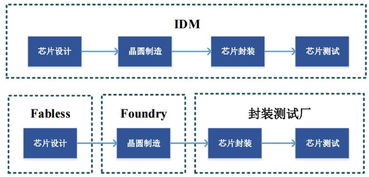

當所有驗證都通過后，設計就進入了最后的簽核階段。工程師生成用于芯片制造的光罩數據，然后將設計交付給晶圓廠進行制造，這個過程稱為"流片"。
9. 測試與封裝
制造完成的芯片需要經過嚴格的測試，篩選出功能完好的芯片，然后進行封裝，最終成為我們見到的各種芯片產品。
集成電路設計是一個迭代的過程，往往需要多次修改和優化。隨著工藝技術的進步，設計復雜度不斷增加，這也推動了電子設計自動化（EDA）工具的不斷發展。如今，一顆先進芯片的設計可能需要數百名工程師數年的努力，體現了人類工程技術的巔峰成就。
